Hệ thống thử nghiệm cộng hưởng AC có độ điện dẫn biến

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	Dòng CHX(LYY)

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	45~60 ngày làm việc
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	2 bộ / 2 tháng

Tiếp xúc

Chi tiết sản phẩm

Nguyên tắc kiểm tra:	Vòng mạch cộng hưởng cảm ứng biến	Sử dụng:	Xét nghiệm điện áp trên cơ sở cho HV GIS hoặc CVT
Tính năng thiết kế:	Lắp đặt nhanh và tái chế nhanh, PD miễn phí	Thành phần:	Các lò phản ứng thử nghiệm, bảng điều khiển, tháp điều chỉnh điện áp, bộ chia điện áp tiêu chuẩn
Tần suất kiểm tra:	50Hz/60Hz	chu kỳ nhiệm vụ:	15 phút
kiểm tra độ chính xác:	Không ít hơn 1,5%	dạng sóng đầu ra:	Đường sóng sinus tốt
đặc biệt cho:	Kiểm tra tại chỗ cho HV hoặc EHV GIS,CVT	Cách sử dụng lò phản ứng:	Một cơ thể và loại thủy lực để đứng và tái chế
tiêu chuẩn kiểm tra:	IEC60060-1:2010;IEC 62271-203:2011 Đối với GIS
Điểm nổi bật:	Hệ thống thử nghiệm cộng hưởng AC với độ điện dẫn biến , Hệ thống thử nghiệm cộng hưởng AC thủy lực

Bộ thử nghiệm điện áp chịu điện áp, bộ thử nghiệm HV loại thủy lực với cộng hưởng, thử nghiệm CVT

I. Ứng dụng:

CHX-(LYY) Thiết bị thử nghiệm cộng hưởng bộ máy nâng cao tự động thủy lực chủ yếu áp dụng cho điện áp biến đổi chịu và phát hiện xả một phần của thiết bị điện cao áp không quá 800KV.Đặc biệt phù hợp với thử nghiệm hiệu chuẩn trường cho các mức độ khác nhau của CVT và thử nghiệm chịu điện áp biến đổi cho các mức độ khác nhau của HV.GIS và GIL.

Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogy, tính chất điện từ,cỗ máy ô tô và truyền dẫn thủy lực,được làm cho thử nghiệm thực địa phù hợp và hiệu quả hơn nhiều

II. Phạm vi áp dụng

Được sử dụng cho nguồn điện cao áp không có PD tần số điện cho thử nghiệm hiệu chuẩn trường của sự khác biệt góc và sai số tỷ lệ CVT.
Được sử dụng để thử nghiệm điện áp biến đổi và thử nghiệm PD của HV.GIS, HV.GIL, HV.switch, cảm ứng lẫn nhau và vỏ với điện áp không quá 800KV

III. Các thành phần chính:

Động biến biến thể kích thích loại đơn thân và lò phản ứng thử nghiệmvới nền tảng Hydraulic Type
Bộ điều khiển đo lường và điều khiển
Tủ điều chỉnh điện áp
Bộ chia điện áp tiêu chuẩn với nối

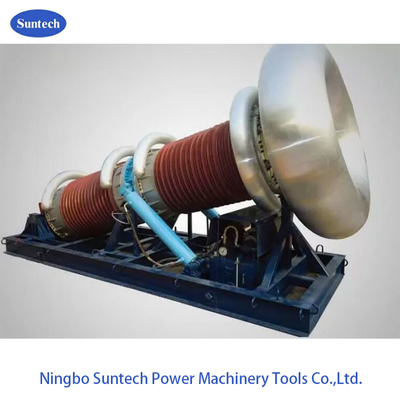

IV. Đứng vững tái chế hình

Variable Inductance AC Resonant Test System Hydraulic Type For HV GIS Or CVT 0

Variable Inductance AC Resonant Test System Hydraulic Type For HV GIS Or CVT 1

1. Thiết kế nhiều lần cho cả hai lò phản ứng có thể đáp ứng đầu ra điện áp cao tần số cần thiết bởi hiệu chuẩn trường cho CVT dưới 50Hz.
2Khớp với nguồn điện tần số biến để hoàn thành thử nghiệm chịu điện áp biến đổi cho thiết bị điện như GIS, bộ ngắt,
Động lực tương tác, giới hạn cách điện 110KV - 500KV.

V. Đặc điểm chính

Tái chế nhanh chóng hoặc đứng bộ phận tạo ra HV ((ngân phản ứng thử nghiệm & biến áp kích thích) thông qua thiết bị điện thủy lực và không cần sử dụng máy nâng,Giảm cường độ lao động và cải thiện hiệu quả thử nghiệm; dễ dàng tránh độ cao vận chuyển của thiết bị thử nghiệm;
Thiết kế bên trong tích hợp cho lò phản ứng thử nghiệm điện áp cao miễn phí PD và biến áp kích thích để tiết kiệm không gian bố trí của trường thử nghiệm;
Sử dụng áo choàng silicone cho vật liệu cách nhiệt của vỏ của phần phát điện HV, giảm chiều cao và tối ưu hóa khối lượng & trọng lượng
của phần;
Cơ sở thùng chứa đặc biệt được sử dụng để dễ dàng thực hiện vận chuyển gắn trên xe; Sử dụng thiết bị điện thủy lực với lực đẩy lớn và nâng nhẹ nhàng ra khỏi sự linh hoạt và không lắc;
Hệ thống có thể được trang bị cùng với một phương tiện thử nghiệm cụ thể (không cần thiết)

VI. Dữ liệu kỹ thuật chung:

Năng lượng định số: 400KVA 1000KVA
Điện áp định giá: 400KV 800KV
Điện lượng định số: 1A 2A
Sức mạnh hoạt động: cung cấp pha đơn 380V,50Hz/60Hz
Giá trị yếu tố chất lượng hệ thống: Q ≥ 50
Chu kỳ làm việc và tăng nhiệt độ: sau 15 phút hoạt động định danh, tăng nhiệt độ cuộn ≤ 65K
Tiếng ồn: ≤ 65dB
Độ cao: ≤ 3000m
Nhiệt độ môi trường: -25 °C ~ 45 °C, độ ẩm tương đối ≤ 90%, không có ngưng tụ
Kích thước: xem hình trên

VI. Phụ kiện

Hộp phụ kiện để lưu trữ phụ kiện
Các dây cáp đầu vào của nguồn điện
Cáp đầu ra của nguồn điện
cáp kết nối giữa biến áp kích thích và bộ điều chỉnh điện áp
cáp kết nối giữa biến áp kích thích và bảng điều khiển
Cáp nối đất hệ thống
Đường dây đầu ra HV của lò phản ứng
Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
Dạng nền tảng thủy lực
Vòng corona cho lò phản ứng thử nghiệm và bộ chia
Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

VII. Mô hình điển hình khác

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng (Bắt đầu từ 45Hz)
CHX-(LYY) -400KVA/400KV	200KV*2	2A@200KV	400KVA	Đối với 132KV và dưới lớp GIS
		1A@400KV		Đối với 132KV và dưới lớp CVT
CHX-(LYY) -800KVA/400KV	200KV*4	4A@200KV	800KVA	Đối với 132KV và dưới lớp GIS
		2A@400KV		Đối với 132KV và dưới lớp CVT
CHX-(LYY) -800KVA/400KV,800KV	400KV*2	2A@400KV	800KVA	Đối với 400KV và dưới lớp GIS
		1A@800KV		Đối với 400KV và dưới lớp CVT
CHX-(LYY) -1600KVA/400KV,800KV	400KV*4	4A@400KV	1600KVA	Đối với 400KV và dưới lớp GIS
		2A@800KV		Đối với 400KV và dưới lớp CVT
Yêu cầu đặc biệt có thể được thực hiện theo lệnh
