Bộ thử nghiệm HV loại thùng với hệ thống thử nghiệm cao áp nhanh cộng hưởng

Phong trào biến động cộng hưởng chịu áp suất thử nghiệm bộ, thùng chứa loại HV thử nghiệm bộ với cộng hưởng, thử nghiệm nhanh

I. Ứng dụng:

Thiết bị thử nghiệm cộng hưởng loạt kiểu thùng CHX-(JZ cố định tất cả các thiết bị thử nghiệm của thiết bị thử nghiệm cộng hưởng loạt trong một số thùng;Thiết kế tích hợp của tủ quan sát và điều khiển và thiết bị thử nghiệm hoàn chỉnh, kết nối dây chuyền thử nghiệm và hộp phân phối điện nhằm mục đích vận chuyển clipper, kết nối nhanh cho thử nghiệm,thuận tiện cho bảo trì và lắp đặt cho thiết bị thử nghiệm làm giảm đáng kể cường độ lao động và phù hợp với hoạt động trên chiến trường

II. Phạm vi áp dụng

• Đánh giá điện áp và thử nghiệm PD do biến áp.
• Xét nghiệm hiệu chuẩn CVT 500KV và thấp hơn;
• Xét nghiệm AC hypot cho HV CT/đổi/bushing thuộc lớp 220KV và thấp hơn
• Kiểm tra điện áp biến đổi đối với GIS, GIL và cáp không quá 220KV

III. Loại dung dịch

• Kiểm tra điện áp biến áp theo kiểu thùng chứa 220kv và thiết bị hoàn chỉnh của thử nghiệm xả một phần
• Thiết bị thử nghiệm cộng hưởng GIS dòng tần số biến động điện áp cao 220kv kiểu thùng.
• Thiết bị thử nghiệm cộng hưởng tần số biến của cáp điện áp cao XLPE kiểu thùng.
• Bộ biến áp HV kiểu thùng chứa, thiết bị hiệu chuẩn trường CVT.

Lưu ý:một phần của chúng có thể được thiết kế như kính thiên văn điện thủy lực do kích thước của thiết bị.

Một số bộ phận của tester có thể được thiết kế với khả năng tương thích

IV. Định dạng cơ bản của thùng chứa

• Phòng quan sát và kiểm soát: bao gồm đơn vị quan sát và kiểm soát, ví dụ: tủ điều khiển hoặc máy tính, máy đo giá trị đỉnh, thiết bị xả một phần, v.v.
• Khu vực tích hợp thiết bị thử nghiệm HV: bao gồm nguồn nguồn điện tần số biến ((phát thải một phần hoặc chung),HV ((phát thải một phần) biến áp kích thích,HV lò phản ứng thử nghiệm,Bộ chia điện áp điện dung HV.
• Các đơn vị phân phối điện: bao gồm sét, điều hòa không khí của phòng điều khiển, vòng phân phối điện của phòng quan sát và kiểm soát.
• Khu vực kho của thiết bị thử nghiệm: bao gồm các kho của đường kết nối thử nghiệm bên ngoài, thiết bị gắn và các công cụ cho thử nghiệm và lắp đặt.

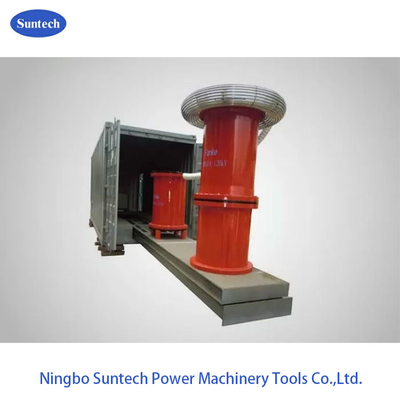

• Đĩa đẩy thủy lực điện có thể được sử dụng cho một số phần của thông số kỹ thuật do đó làm cho thiết bị trong các vùng HV kéo dài ra hoặc di chuyển trở lại cabin tự động

V. Đặc điểm kỹ thuật và lợi thế

• Tăng đáng kể hiệu quả thử nghiệm thực địa
• Thiết kế tích hợp của tủ quan sát và kiểm soát và thiết bị thử nghiệm hoàn chỉnh.
• Xem xét các vấn đề về sưởi ấm, rung động và mất mát bằng khái niệm thiết kế hoàn toàn mới
• Dễ dàng nâng và vận chuyển
• Được niêm phong bởi áp suất không khí để chống nước, chống mưa và giữ ấm.
• Bàn điều khiển đặc biệt và vị trí cho dụng cụ,thiết bị chống rung hai chiều thủy lực, ngăn ngừa hư hỏng của dụng cụ trong vận chuyển thử nghiệm.
• Khoảng cách an toàn cách nhiệt đầy đủ đã được xem xét trong thiết kế cho thiết bị HV và thùng chứa.
• Hệ thống thiết bị thử nghiệm và các thông số cấu hình của thùng chứa có thể được chọn bằng các mẫu của khách hàng.
• Điện đẩy lò phản ứng nếu được trang bị đơn vị đẩy thủy lực và chuyển động nhẹ nhàng và ổn định, không có sự trì trệ và lắc để tránh thời gian xử lý các đơn vị đẩy.
• Máy phát điện và thiết bị điều khiển cáp cũng có thể được chọn

VI. Các thành phần chính:

• Nhóm lò phản ứng thử nghiệm HV
• Nguồn điện tần số biến đổi
• Chuyển biến kích thích
• Bộ chia điện áp
• Chất chứa hoạt động và kiểm soát nhỏ hơn
• Một thùng chứa tiêu chuẩn cho khu vực thử nghiệm HV
• Các phụ kiện thử nghiệm và vân vân.
