Thiết bị thử nghiệm máy phát điện nhiệt chính xác cao / Ac High Voltage Tester Tiếng ồn thấp

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	CHX-L-350KVA/50KV

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	35~45 ngày làm việc
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	5 đơn vị/2 tháng

Tiếp xúc

Chi tiết sản phẩm

Sử dụng:	Máy kiểm tra máy phát nhiệt	mục kiểm tra:	Thử nghiệm AC Hipot và thử nghiệm xả một phần
Kiểm tra điện áp:	Không quá 50KV	Kiểm tra hiện tại:	Không quá 7A
Tần suất kiểm tra:	50HZ hoặc 60HZ	PD miễn phí:	Không quá 5pC ở 50KV
chu kỳ nhiệm vụ:	30 phút Hoặc được làm theo yêu cầu	kiểm tra độ chính xác:	Không Ít hơn 1,0%
Điểm nổi bật:	Thiết bị thử nghiệm máy phát nhiệt có tiếng ồn thấp , Máy kiểm tra máy phát nhiệt chính xác cao , AC High Voltage Tester 50Hz

Điện áp tần số AC cộng hưởng chống điện áp thử nghiệm bộ, cho nhiệt máy phát điện thử nghiệm

I. Mô tả sản phẩm:

Theo các tiêu chuẩn thử nghiệm có liên quan từ IEC và IEEE, tại thời điểmsửa chữa hoặclắp đặt máy phát điện mới, các dây chuyền stator của máy phát điện nhiệt công suất lớn cần thực hiện thử nghiệm điện áp chịu ACvới sức mạnh 50 hoặc 60Hztần số.

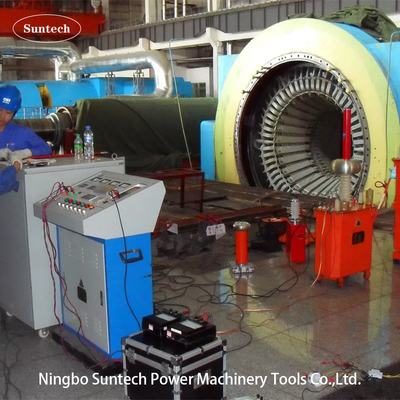

Bộ thử nghiệm cộng hưởng AC có thể được phân loại là hệ thống thử nghiệm cộng hưởng tần số biến và cảm ứng biến.Tần số điện AC cộng hưởng chịu áp suất thử nghiệm thiết lập cho các máy phát nhiệt công suất lớn làĐiều chỉnh cộng hưởng bằng cách điều chỉnh cảm ứng. Khả năng đầu ra lớn trên đối tượng thử nghiệm có thể được thu được bằng cách nhập nguồn điện công suất nhỏ và không gian bố trí samll bằng cách sử dụng bộ.Vì vậy, bộ thử nghiệm thường được sử dụng cho trên trang web AC chịu thử nghiệm điện áp và PD phát hiện nguồn HV cho máy phát điệnCác mẫu thử nghiệm thiết lập CHX-350KVA/50KV được thiết kế và sử dụng để thử nghiệm 600MW và dưới lớp máy phát điện nhiệt.

II. Ứng dụng

Máy phát điện nhiệt 600MW và dưới

100MW và dưới hMáy phát điện thủy lực

III. Các thành phần chính:

CN	Tên của các thành phần	Loại và thông số kỹ thuật	Qty.	Mỗi trọng lượng	Mỗi chiều
1	Bộ điều khiển cộng hưởng	DCG-L-50KVA/380V	1 miếng	25kg	600360850mm
2	Tủ điều chỉnh điện áp	DT-50KVA/0~420V	1 miếng	300kg	6005001150mm
3	Chuyển biến kích thích	CQSB-50kVA/8KV	1 miếng	300kg	650650800mm
4	Lò phản ứng cảm ứng biến động	CHX ((TL) - 350kVA/50kV	1 miếng	1000kg	9507501400mm
5	Bộ chia điện áp	TRF-50KV	1 bộ	5kg	D170*H850mm
6	Phụ kiện thử nghiệm đặc biệt
Lưu ý: Yêu cầu đặc biệt có thể được thực hiện theo đơn đặt hàng.

VI. Dữ liệu kỹ thuật chung:

Chế độ mạch cộng hưởng: cộng hưởng hàng loạt với cảm ứng biến
Mô hình hệ thống: CHX-L-350KVA/50KV
Nguồn điện đầu vào: 380±10% ((một pha),50Hz/60Hz
Công suất đầu ra định số: 350kVA
Điện áp đầu ra:50KV
Điện lượng đầu ra: 7A
Nồng độ PD: không quá 5%
Reg. Phạm vi tần số: 50/60Hz
Output Resonance voltage waveform: sóng sinus thuần túy
THD của dạng sóng đầu ra: ≤ 1%
Mức độ cách nhiệt: dưới 1,1 lần và duy trì 1 phút, bình thường
Chu kỳ hoạt động: 30 phút dưới điều kiện hoạt động hiện tại;
Nhân tố chất lượng của bộ thử nghiệm: Q≥30;
Nhiệt độ tăng: Ít hơn 65K trong 30 phút hoạt động hiện tại;
Mức tiếng ồn: Không quá 65dB
Cấu trúc lò phản ứng: ngâm dầu với loại bể sắt,động lực điều chỉnh

V. Ưu điểm công nghệ

Năng lượng phản ứng hoàn toàn bù đắp, sức mạnh của thiết bị và sức mạnh chỉ dưới 1/10 của thiết bị đo; với khối lượng nhỏ hơn và nhẹ hơn so với thiết bị có cùng công suất.
Với công suất đầu ra lớn và công suất năng lượng nhỏ, chi phí thấp, dễ vận hành và giữ an toàn.
Vòng điện lọc hiện tại điển hình, sự biến dạng điện áp đầu ra (THD) rất nhỏ
Điện mạch ngắn sau khi flashover hoặc hỏng chỉ nhỏ hơn 1/10 (1/Q) của dòng đo, có thể ngăn ngừa hiệu quả thiệt hại đến điểm lỗi sau khi hỏng.
Tự động thổi theo vòng cung sau khi flashover, nó là một quá trình dài và ổn định để phục hồi điện áp cộng hưởng hàng loạt, an toàn.

VI. Chức năng

Chức năng điều khiển và chỉ định từ xa cho khoảng cách lõi sắt của lò phản ứng:Cảm biến khoảng cách được lắp đặt trong lò phản ứng, trực tiếp đọc khoảng cách lõi sắt trên bảng điều khiển để hướng dẫn hoạt động.
Chức năng giảm tự động khi thời gian chịu đựng đã hết:Khi thời gian chịu đựng hết, hệ thống sẽ tự động tắt.
Vị trí không đóng, không bắt đầu tăng chức năng:Nếu bộ điều chỉnh điện áp không ở vị trí không, thì nút đầu ra HV không thể đóng, đảm bảo hệ thống tăng từ không.
Bảo vệ quá điện:Hệ thống là với quá hiện tại rơle, đó là của cao chống nhiễu, hành động nhanh chóng, bảo vệ đối tượng thử nghiệm chống lại quá hiện tại thiệt hại.
Điện áp quá cao và ánh sáng đối tượng thử nghiệmvề chức năng bảo vệ:Hệ thống này sử dụng bảng bảo vệ điện tử quá điện áp và flash-over, bảo vệ đối tượng thử nghiệm chống lại quá điện áp và flash-over.sự kín đáo lớn và điều chỉnh không thuận tiện của điện áp bảo vệ khoảng cách hình cầuCác thiết lập bảo vệ điện áp là điều chỉnh bằng tay, hiển thị kỹ thuật số, mà là trực tiếp, thuận tiện và chính xác.Bảo vệ flash-over lấy mẫu sự cố biến thể của tín hiệu xả chậm giảm, so sánh nó với tín hiệu cơ bản và xác định. nó là chính xác cao, tránh các sai lầm di chuyển có thể do sự thay đổi ngẫu nhiên của sự chậm trễ tăng lên.
Chức năng giám sát thời gian thực cho dữ liệu thử nghiệm:Nó có thể theo dõi điện áp bên HV, dòng điện và điện áp bên LV, dòng điện, trực tiếp hơn xem tình trạng thử nghiệm.
Hiển thị kỹ thuật số cộng hưởng mạch và chức năng khóa khi không cộng hưởng và tăng cường:
Nó có thể trực tiếp hiển thị trạng thái cộng hưởng của hệ thống theo yếu tố công suất. Nếu hệ thống không ở điểm cộng hưởng, nó phải nhấn nút đóng để tăng lên. Khi hệ thống được điều chỉnh để cộng hưởng,thả nút đóng, nhấp vào nút step up/down để step up hoặc step down.
Ngừng khẩn cấpKhi có điều kiện bất thường trong quá trình thử nghiệm, nhấn nút này.nguồn điện chính sẽ bị ngắt ngay lập tức để bảo vệ sự an toàn của nhân viên thử nghiệm và thiết bị.

VII.Các phụ kiện

Hộp phụ kiện để lưu trữ phụ kiện
Cáp kết nối của bảng điều khiển và bộ điều chỉnh điện áp
Cáp kết nối của bộ điều khiển điện áp và biến áp kích thích
Các dây dẫn đầu ra của bộ biến áp kích thích
Cáp nối đất hệ thống
Cáp song song của lò phản ứng
Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

VIII. Danh sách bán ứng dụng

CN	Tên dự án	Công suất danh nghĩa của máy phát điện	Mô hình điển hình được cung cấp của bộ thử nghiệm	Quốc gia	Lệnh Qty.
1	Nhà máy thủy điện Three Gorges	Máy phát điện thủy điện 700MW	CHX-L-2350KVA/55KV	Trung Quốc	2 bộ
2	Trạm thủy điện Gezhouba	Máy phát điện thủy điện 170MW	CHX-L-1100KVA/40KV	Trung Quốc	2 bộ
3	Trạm thủy điện Xiluodu	Máy phát điện thủy điện 770MW	CHX-L-2850KVA/55KV	Trung Quốc	2 bộ
4	Nhà máy thủy điện Xiangjiaba	Máy phát điện thủy điện 800MW	CHX-L-3750KVA/65KV	Trung Quốc	2 bộ
5	Nhà máy thủy điện Wudongde	Máy phát điện thủy điện 850MW	CHX-L-5100KVA/60KV	Trung Quốc	2 bộ
6	Trạm thủy điện Baihetan	Máy phát điện thủy điện 1000MW	CHX-L-4800KVA/65KV	Trung Quốc	2 bộ
7	Trạm thủy điện SON LA	Máy phát điện thủy điện 400MW	CHX-L-1125KVA/45KV	Việt Nam	1 bộ

IX. Mô hình tùy chọn

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng cho máy phát điện tuabin hoặc máy phát điện nhiệt
CHX-L-250KVA/50KV	50KV	5A	250KVA	Đối với máy phát điện 300MW và thấp hơn
CHX-L-350KVA/50KV	50KV	7A	350KVA	Đối với bộ lập trình máy phát điện 600MW và dưới
CHX-L-600KVA/50KV	50KV	12A	600KVA	Đối với 1000MW và thấp hơn generator stator
Yêu cầu đặc biệt có thể được thực hiện theo lệnh
