Nguồn gốc: | Ninh Ba, Trung Quốc |
Hàng hiệu: | Ningbo Suntech Power |
Chứng nhận: | ISO9001 |
Số mô hình: | FKWJF 300 |
Số lượng đặt hàng tối thiểu: | Một đơn vị |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí |
Thời gian giao hàng: | 80~90 ngày làm việc |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 5 bộ / 3 tháng |
Nguyên tắc kiểm tra: | Vòng mạch cộng hưởng tần số biến đổi | Sử dụng: | Kiểm tra Hipot AC và kiểm tra điện áp chịu được cảm ứng |
---|---|---|---|
Tính năng: | PD miễn phí, không quá 10pC | Ứng dụng: | Máy biến áp điện HV, GIS, Trạm biến áp điện |
Tần suất kiểm tra: | 150Hz~200Hz Hoặc 20~300Hz | chu kỳ nhiệm vụ: | 90 bạc hà hoặc 180 bạc hà |
kiểm tra độ chính xác: | Không Ít hơn 1,0% | đặc biệt cho: | Kiểm tra ACLD tại chỗ, Phân tích PD tại chỗ |
tiêu chuẩn kiểm tra: | IEC60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 Và IEC 62067:2011 cho cáp XLPE | ||
Điểm nổi bật: | Hệ thống thử nghiệm cộng hưởng AC miễn phí PD,Chống điện áp hệ thống thử nghiệm cộng hưởng AC |

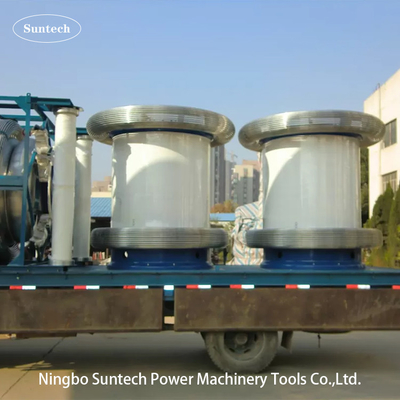

PD miễn phí hệ thống thử nghiệm cộng hưởng AC, không có Corona gây ra chống điện áp thử nghiệm bộ
I. Mô tả sản phẩm
Thử nghiệm chống điện áp được kích thích (IVWT), còn được gọi là thử nghiệm chống điện áp quá tải được kích thích, ACSD, ACLD, DVDF, là một trong những thử nghiệm điện đệm quan trọng nhất của các biến áp điện. Theo IEC60076-3-2013,IVWT là cần thiết thử nghiệm thông thường và chấp nhận thử nghiệm trong lắp đặt cho một biến áp điện 110KV .
Hệ thống thử nghiệm cộng hưởng kết nối hàng loạt FKWJF-300 Non-Partial Discharge Variable Frequency Power được tạo thành từ công suất tần số thay đổi không bị xả một phần, biến áp bước lên,lò phản ứng bù đắp và bộ chia điện áp công suất. Bộ biến áp giải điện một phần, hệ thống thử nghiệm điện áp chịu cảm ứng thực hiện thử nghiệm theo cách cảm ứng.Nó áp dụng điện áp đến phía LV của đối tượng thử nghiệm và tạo ra dòng kích thích lớn bằng cách thay đổi tần số của mạch thử nghiệm với việc áp dụng nguyên tắc cộng hưởng song songHệ thống thử nghiệm cộng hưởng nối chuỗi bao gồm nguồn điện tần số biến, biến áp kích thích, lò phản ứng HV và bộ chia điện áp dung lượng.Các tụ và lò phản ứng của đối tượng thử nghiệm hình thành một kết nối cộng hưởng hàng loạtBộ chia điện áp được kết nối theo chuỗi với đối tượng thử nghiệm và được sử dụng để đo điện áp cộng hưởng và hoạt động như là tín hiệu bảo vệ điện áp quá cao.
đầu ra được kết nối với mạch cộng hưởng hàng loạt thông qua bộ biến áp kích thích để cung cấp sức mạnh kích thích.Các nguồn cung cấp điện với công suất nhỏ có thể hoàn thành thử nghiệm tương đương với 30 đến 60 lần nguồn cung cấp điệnĐiều này đã giải quyết rất nhiều vấn đề về năng lực thử nghiệm kém tại địa điểm.
Các hệ thống FKWJF 300KW có thể cung cấp một pha+35KV / 150Hz ~ 200Hz dòng điện thay đổi để kiểm tra hiệu suất cách nhiệt của bộ biến áp công suất lên đến 630 MVA/220 kV giữa các vòng cuộn, lớp này sang lớp khác. tức là cách nhiệt nhỏ,bao gồm cách điện đồng nhất và không đồng nhất.
Cùng với 2 hoặc 4 kênh phân tích PD và phụ kiện của nó, Mô hình FKWJF400KW cũng có thể được sử dụng cho thử nghiệm điện áp gây ra với đo lường xả một phần (IVPD).Máy phân vùng HV và phụ kiện của nó, nó cũng có thể thực hiện thử nghiệm điện áp chịu áp dụng AC thông qua mạch cộng hưởng LC trong vòng 20 ~ 300Hz.
II. Đặc điểm chính
III. Hướng dẫn thử nghiệm
Lưu ý: Hình trên là mạch kết nối cho thử nghiệm điện áp chịu điện và phát hiện PD đến biến áp điện
Trong thử nghiệm PD và thử nghiệm chịu điện áp cảm ứng, bộ biến áp được thử nghiệm tương tự như một đối tượng thử nghiệm công suất lớn.Dòng điện phản ứng công suất của biến áp được bù đắp bởi dòng điện cảm ứng của lò phản ứng bù đắpNguồn cung cấp năng lượng tần số biến cung cấp cho toàn bộ hệ thống với tổn thất hoạt động và một phần nhỏ của tổn thất phản ứng.Bộ chia điện áp được lắp đặt tại đầu cuối đầu ra HV của biến áp kích thích. Đo điện áp ở phía LV (năng lượng thấp) của biến áp chính bằng một voltmeter đỉnh và tính điện áp ở phía HV theo tỷ lệ điện áp của biến áp chính.
Capacity bushing của biến áp chính được sử dụng làm tụi ghép.
Lưu ý: Hình trên là mạch kết nối cho điện áp chịu áp dụng AC với nguyên tắc cộng hưởng LC.

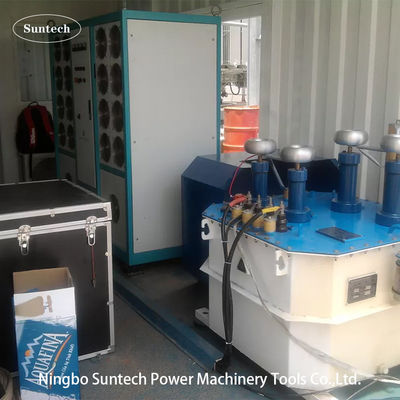

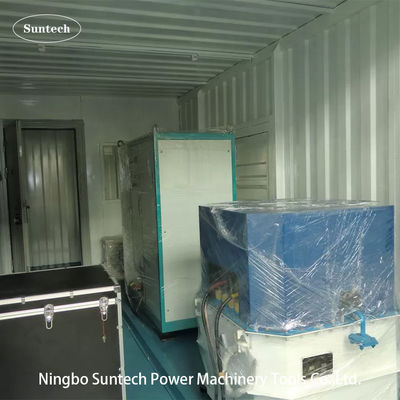

IV. Các thành phần chính
Điểm | Tên sản phẩm | Loại và thông số kỹ thuật | Số lượng | Nhận xét |
1 | Nguồn cung cấp điện tần số biến đổi miễn phí PD | FKWJF-300kW | 1 miếng | |
2 | PD biến áp kích thích tự do | CQSB ((J) - 300kVA | 1 miếng | |
3 | Phương ứng phản ứng bù đắp tự do PD | CHX ((kf) - 600kVA/22kV | 2 miếng | Đối với thử nghiệm gây ra |
4 | PD bộ chia điện áp điện dung tự do | TRF-50kV/300pF | 1 bộ | Đối với lấy mẫu PD |
5 | Lực phản ứng thử nghiệm HV | CHX ((kf) 500kVA/200kV | 2 miếng | Đối với điện áp cộng hưởng chịu đựng |
6 | Bộ chia điện áp điện dung HV | TRF-400kV-2500pF | 1 bộ | Để lấy mẫu điện áp cộng hưởng |
7 | Vòng Corona cho thử nghiệm PD cho biến áp điện chính | 220KV | 3 miếng | Đối với thử nghiệm PD |
Lưu ý: bảng trên chỉ là ví dụ
V. Dữ liệu kỹ thuật chung:
1Điều kiện dịch vụ
2. Thông số kỹ thuật
VI. Phụ kiện
VII. Mô hình điển hình khác
1 Mô hình tùy chọn cho thử nghiệm điện áp chịu áp
Mô hình hệ thống | Năng lượng đầu ra | Ứng dụng tối đa |
FKWJF-150KW | 150KW | Máy biến áp điện 66KV |
FKWJF-200KW | 200KW | Máy biến áp điện 110KV |
FKWJF-300KW | 300KW | Máy biến áp công suất 220KV/630MW và dưới |
FKWJF-400KW | 400KW | Máy biến áp công suất 220KV/trên 630MW |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
