FKVF Series Electrical Equipment Hệ thống kiểm tra điện áp cao 5KW - 400KW Capacity Optional

Bộ thử nghiệm điện áp có tần số biến đổi AC Resonant, Đơn vị điều khiển tần số biến đổi

I. Mô tả sản phẩm:

FKVF series variable frequency power source là đơn vị đo và điều khiển chính và máy chủ cho Variable Frequency AC Resonant Resist Voltage Test Set.Còn được gọi là biến tần số chuyển đổi.

Nguồn điện tần số biến áp dụng bộ xử lý tín hiệu kỹ thuật số ARM và FPGA với tốc độ cao, nhận lệnh từ máy tính từ xa, nhận ra sự kiểm soát cấp cao của toàn bộ thủ tục thử nghiệm.Bộ xử lý tín hiệu kỹ thuật số FPGA với tính toán thời gian thực tốc độ cao và thay đổi hình dạng sóng đầu ra, giá trị điện áp cao thử nghiệm thời gian thực và các thông số mạch chính của công suất chuyển đổi, và các thông số thử nghiệm trả về, tình trạng hoạt động cho phần trên của máy, tín hiệu bảo vệ mẫu thời gian thực,đầu ra năng lượng gần nhanh và máy phát sóng hình sóng của nó.

II. Ứng dụng và sử dụng

• Đơn vị đo lường và điều khiển cho mạch thử điện áp kháng cộng hưởng AC tần số có thể thay đổi.
• Thay thế bảng điều khiển truyền thống cũ để tăng hiệu quả của thử nghiệm điện áp cao và tăng cường giám sát và bảo vệ trong thử nghiệm điện áp kháng cộng hưởng.

III. Các thành phần chính của đơn vị:

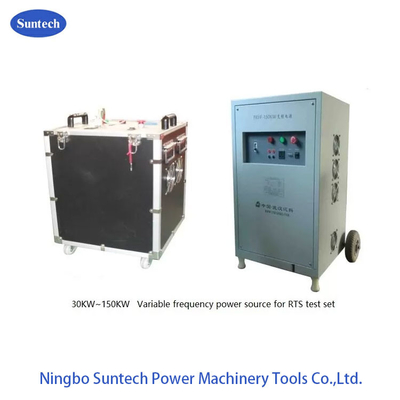

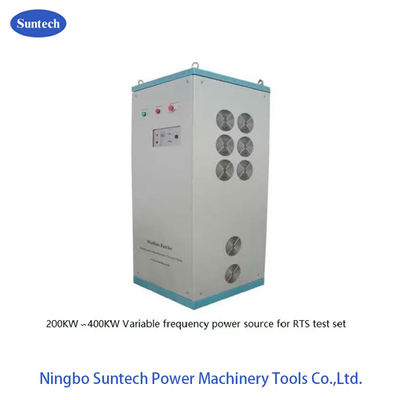

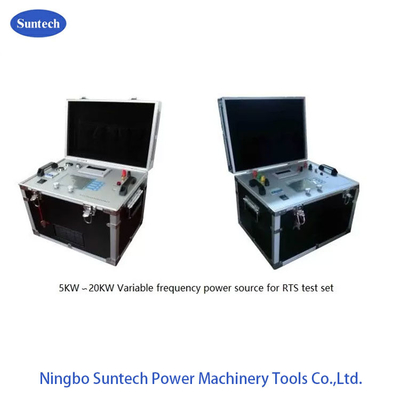

• Máy chủ FKVF với nguồn điện tần số biến
• Máy tính điều khiển từ xa tùy chọn với phần mềm kiểm tra tiếng Anh
• Hộp dừng khẩn cấp bên ngoài tùy chọn
• Nhóm cáp kết nối
• Các đèn báo động bên ngoài tùy chọn

IV. Nguyên tắc thử nghiệm (ví dụ: FKVF-300KW)

V. Các thông số kỹ thuật

1.Năng lượng: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW tùy chọn

2.Lực lượng đầu vào: trên 20KW Điện áp 380V ± 10% ba pha;

dưới 20KW Điện áp 220V±10% đơn pha;

3Tần số đầu vào làm việc: 50Hz/60Hz

4Điện áp đầu ra: trên 20KW: 0-500V (Input 380V) điều chỉnh liên tục

dưới 20KW: 0-250V ((input 220V) điều chỉnh liên tục

5Điện lượng đầu ra: quyết định theo mô hình

6. Output waveform: sóng vuông

7- Phạm vi tần số đầu ra có thể điều chỉnh: 20-400Hz

8.Output Độ phân giải tần số: 0.03Hz

9.Output Tần số không ổn định: dưới 1%

10Giá trị bước tần số đầu ra: 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

11.Output Voltage độ phân giải: 0.01kV

12. Output Voltage bất ổn: dưới 1%

13Giá trị bước điện áp đầu ra: U/45000 đầy đủ

14- Thời gian hoạt động liên tục: 60 phút, tăng nhiệt độ không quá 45K

15Điều kiện làm việc: nhiệt độ -10 độ C đến 40 độ C

16. Độ cao: dưới < 1000m

17Trọng lượng: dưới < 20 kg ((5 ~ 20KW);

ít hơn < 30 kg ((30 ~ 50KW);

Ít hơn < 650 kg ((100 ~ 400KW);

Ít hơn < 650 kg ((400 ~ 500KW);

VI. Chức năng chính:

• Dạng sóng là sóng vuông được điều chỉnh bởi điện áp chiều rộng xung
• Theo dõi liên tục điện áp trong quá trình hoạt động, khi điện áp HV biến động, gây ra bởi biến động điện áp và tần số điện năng,hệ thống sẽ điều chỉnh kỹ điện áp để thiết lập điện áp tự động.
• Tự động quét tần số, tìm kiếm điểm cộng hưởng.Thời gian tiêu thụ tối đa của quét là 2 phút (quét tần số đầy đủ)Độ phân giải tần số là 0.03Hz.
• Bạn có thể thiết lập chương trình thử nghiệm, chương trình thử nghiệm có thể được chia thành 5 phân đoạn. Hệ thống sẽ hoàn thành quá trình thử nghiệm theo cài đặt chương trình tự động.
• Khi thử nghiệm tự động, bạn có thể chuyển sang trạng thái điều khiển bằng tay bất cứ lúc nào để điều chỉnh tần số và điện áp bằng tay
• Tự động theo dõi điện áp khi chịu đựng. tự động điều chỉnh điện áp để đối tượng điện áp khi điện áp bình thường biến động, cảnh báo khi biến động bất thường.Người dùng có thể hoạt động cho tình huống thử nghiệm thực tế.
• Quá trình hiển thị đường cong U-t (đường cong điện áp-thời gian) trong thời gian thực khi điều chỉnh điện áp và chịu đựng.
• Thời gian thực hiển thị trạng thái thử nghiệm. Bạn có thể thực hiện hoạt động tương ứng theo trạng thái thử nghiệm
• Chức năng bảo vệ và cảnh báo mạnh mẽ: bảo vệ quá dòng, bảo vệ quá điện áp và bảo vệ flashover, bảo vệ cao điện áp bất thường,Chỉ báo bảo vệ đồng thời phần mềm/phương tiện. Hãy chắc chắn rằng các hồ sơ báo cáo an toàn và hình thức để kiểm tra
• Lưu dữ liệu thử nghiệm và hình thức báo cáo thử nghiệm tự động, bạn có thể in báo cáo thử nghiệm trong thời gian và cũng bạn có thể lưu báo cáo và in ở những nơi khác.
• Chức năng truy vấn dữ liệu theo điều kiện của bạn để truy vấn dữ liệu thử nghiệm trước đây.
