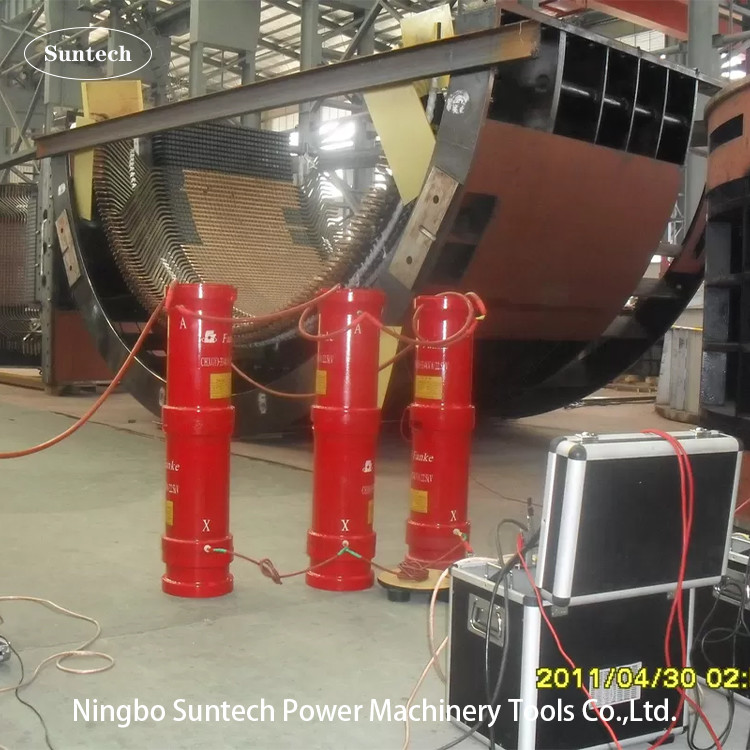

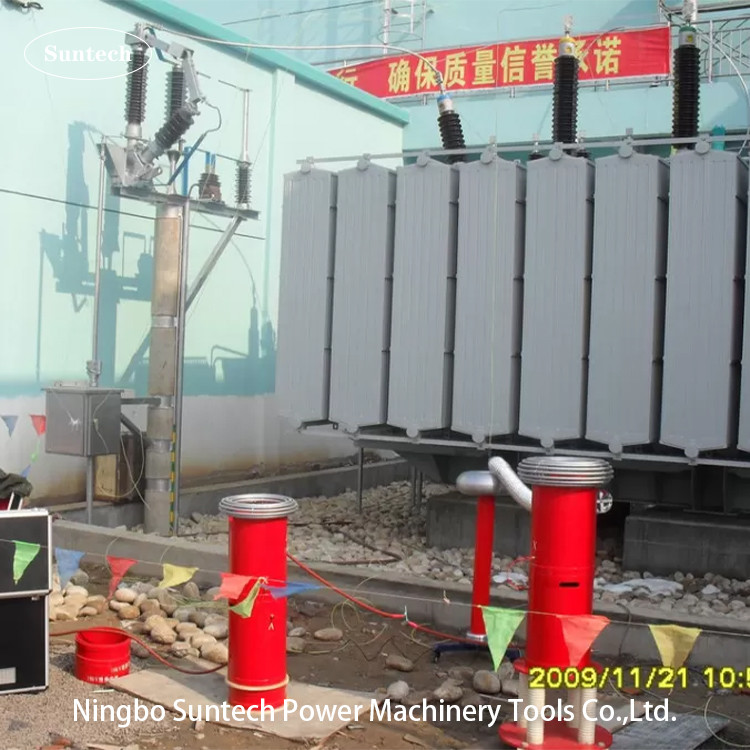

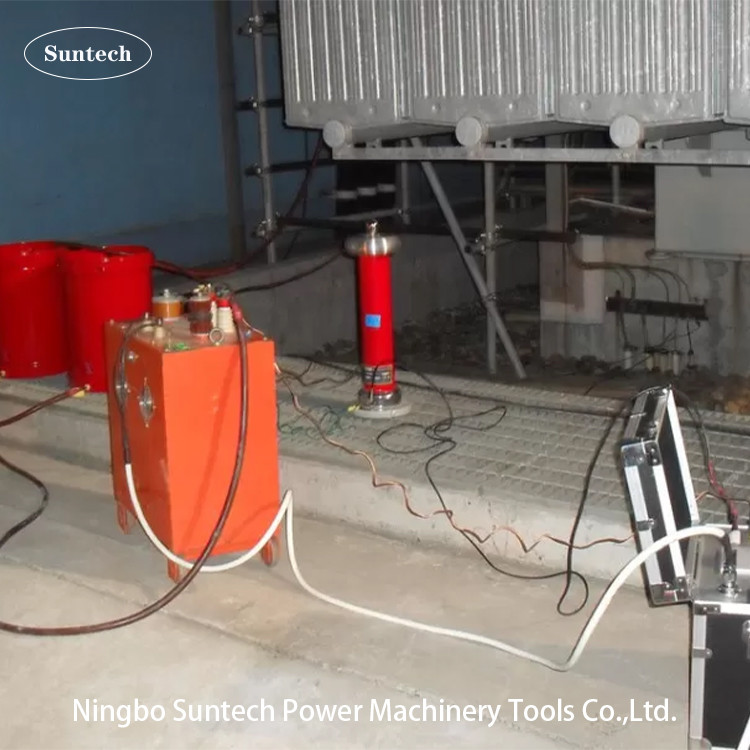

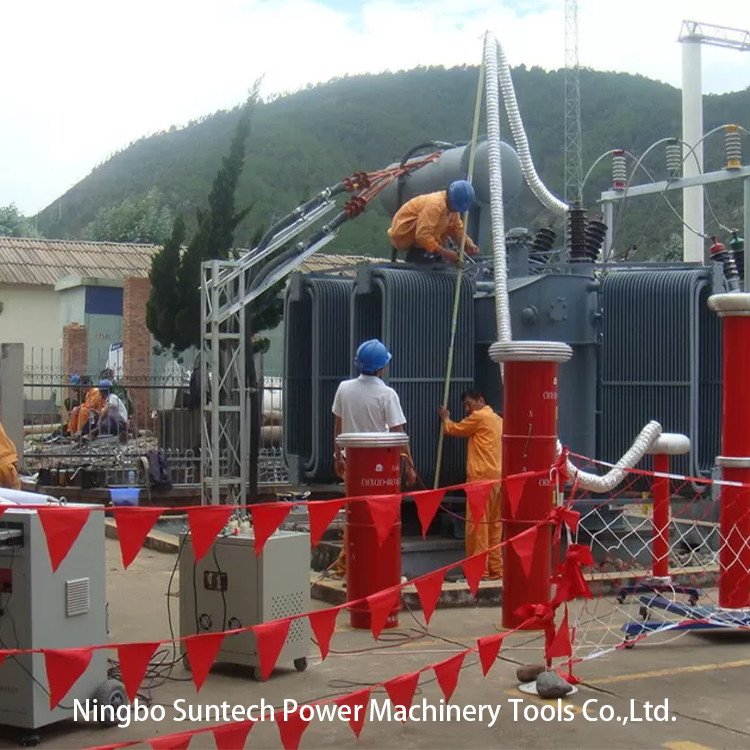

Hệ thống thử nghiệm cộng hưởng AC tại chỗ cho thử nghiệm trạm phụ điện 110KV

Lưu ý:1. Load capacitor có thể là tùy chọn khi thử nghiệm động cơ điện, máy phát điện và biến áp điện dưới 45 ~ 65Hz.

2Các lò phản ứng thử nghiệm có thể được sản xuất với 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV cho mỗi bộ phận theo phạm vi đối tượng được thử nghiệm khác nhau hoặc yêu cầu của khách hàng.

III. Vòng mạch thử nghiệm:


VF: Nguồn năng lượng tần số biến T: Chuyển biến kích thích
L: Lực phản ứng thử nghiệm Cx: Thiết bị được thử nghiệm MOA1: Máy chặn sét
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp))



IV. Dữ liệu kỹ thuật

1. Nguồn cung cấp điện: 220 ± 10% ((một pha),50Hz/60Hz
2. Phạm vi ứng dụng: trạm điện phân phối và GIS 110KV
3. Năng lượng đầu ra: 216kVA
4. Điện áp thử nghiệm: 27KV, 54KV, 108KV, 200KV
5. Điện thử: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Phạm vi tần số quy định: 30Hz-300Hz
7. Output Resonance voltage waveform: sóng sinus
8. THD của dạng sóng đầu ra: ≤ 1%
9. Mức độ cách nhiệt: dưới 1,1 lần và duy trì 1 phút, bình thường
10. Chu kỳ hoạt động: 60 phút dưới điều kiện hoạt động hiện tại;
11. Nhân tố chất lượng của bộ thử nghiệm: Q≥30 (ở F=30HZ);
12. Nhiệt độ tăng: Ít hơn 65K trong 60 phút hoạt động hiện tại;
13. Mức tiếng ồn: Không quá 70B
14. Cấu trúc lò phản ứng: loại khô, loại xi lanh ống epoxy;

V. Phụ kiện

• Hộp phụ kiện để lưu trữ phụ kiện
• Các dây cáp đầu vào của nguồn điện
• Cáp đầu ra của nguồn điện
• Các dây dẫn đầu ra của bộ biến áp kích thích
• Cáp nối đất hệ thống
• Cáp song song của lò phản ứng
• Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
• Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
• Cơ sở hỗ trợ cách nhiệt
• vòng corona cho thử nghiệm 200KV
• Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

VI. Phần tùy chọn

Chế độ bồi thường tải

• Mô hình tùy chọn: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
