Nguồn gốc: | Ninh Ba, Trung Quốc |
Hàng hiệu: | Ningbo Suntech Power |
Chứng nhận: | ISO9001 |
Số mô hình: | FKWJF 300 |
Số lượng đặt hàng tối thiểu: | Một đơn vị |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí |
Thời gian giao hàng: | 80~90 ngày làm việc |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 5 bộ / 3 tháng |
Nguyên tắc kiểm tra: | Vòng mạch cộng hưởng tần số biến đổi | Sử dụng: | Kiểm tra Hipot AC và kiểm tra điện áp chịu được cảm ứng |
---|---|---|---|
Ứng dụng: | Máy biến áp điện HV, GIS, Trạm biến áp điện | Tần suất kiểm tra: | 50HZ |
kiểm tra độ chính xác: | Không Ít hơn 1,0% | đặc biệt cho: | Kiểm tra ACLD tại chỗ, Phân tích PD tại chỗ |
tiêu chuẩn kiểm tra: | IEC60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 Và IEC 62067:2011 cho cáp XLPE | ||
Điểm nổi bật: | Hệ thống thử nghiệm cộng hưởng cảm ứng,Thiết bị thử nghiệm cộng hưởng điều chỉnh kiểu cảm ứng,Bộ thử nghiệm cộng hưởng biến áp điện HV |

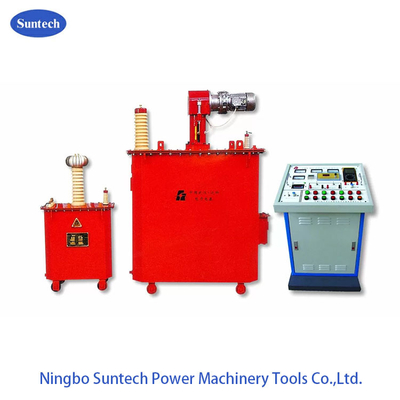

Thiết bị thử nghiệm cộng hưởng hàng loạt điều chỉnh kiểu cảm ứng
1Chủ đề
Đối với nhà máy thủy điện Suwa 300MW, điện áp cực cao là 18kV, công suất mặt đất không vượt quá 2,58μF, thử nghiệm điện áp biến đổi, điện áp thử nghiệm là 50kV,và thời gian điện áp chịu đựng là 5min.
2. Capacity hệ thống
Đối với nhà máy thủy điện Suwa 300MW, điện áp cực cao là 18kV, công suất mặt đất không vượt quá 2,58μF, thử nghiệm điện áp biến đổi, điện áp thử nghiệm là 50kV,và thời gian điện áp chịu đựng là 5min. sau đó:
Trong quá trình thử nghiệm, dòng điện mặt cao áp là I = 2πfCU = 2π × 50 × 2,58 × 10-6 × 50 × 103 = 40,53A; dòng điện định giá của hệ thống được đặt ở mức 42A và điện áp định giá được đặt ở mức 50kV, để lại một biên độ nhất định.
Thiết kế thông số kỹ thuật tổng thể là 2100kVA/50kV, trong đó lò phản ứng điều chỉnh là 800kVA/50kV (16A); một lò phản ứng cố định, với hai thông số là 650kVA/50kV/13H;nó có thể đáp ứng các yêu cầu điện áp chịu được của 0?? 2Sản phẩm thử nghiệm.58μF.
Tóm lại: 2100kVA/50kV có thể đáp ứng các yêu cầu điện áp chịu của sản phẩm thử nghiệm 2,54μF
3Các thông số kỹ thuật và chức năng chính của hệ thống
1- Năng lượng: 2100kVA;
2. Năng lượng: 50kV;
3. Điện lượng: 42A;
4. tần số làm việc: tần số năng lượng 50Hz;
5Tỷ lệ biến dạng hình sóng điện áp đầu ra: ≤ 1%;
6- Thời gian làm việc liên tục cho phép: 5 phút dưới tải trọng định số, 1,1 lần quá điện áp trong 1 phút;
7. Sự gia tăng nhiệt độ sau khi hoạt động liên tục trong 5 phút dưới tải trọng định số là ≤ 65K;
8- Nhân tố chất lượng của thiết bị: Q≥30
9Độ chính xác đo áp suất cao: giá trị hiệu quả 1.5;
10. Lượng đầu vào: điện áp 380V ba pha, tần số 50Hz;
11. Sản phẩm thử nghiệm có chức năng bảo vệ quá điện, quá điện áp và sản phẩm thử nghiệm flashover;
12Nhiệt độ môi trường: -250C-450C, độ ẩm tương đối: ≤90%RH, độ cao ≤3200 mét.
4- Giới thiệu về nguyên tắc cộng hưởng hàng loạt
Hệ thống thử nghiệm cộng hưởng hàng loạt là một thiết bị được sử dụng để thực hiện các thử nghiệm điện áp chịu AC trên các sản phẩm thử nghiệm dung lượng khác nhau.Nó được đặc trưng bằng cách giảm đáng kể công suất của sức mạnh đầu vào cần thiết cho thử nghiệm, giảm khối lượng và trọng lượng của thiết bị thử nghiệm, làm cho thử nghiệm thực địa dễ thực hiện;và giảm đáng kể chi phí lao động và vật liệu của thiết bị thử nghiệm và đầu vào cần thiết cho thử nghiệm.
Fanke đã tham gia vào việc phát triển và sản xuất thiết bị thử nghiệm điện áp cao trong hơn 20 năm, và hệ thống cộng hưởng là sản phẩm hàng đầu của Fanke.hàng trăm hệ thống cộng hưởng được sản xuất bởi Fanke đã được sử dụng thành công trong các lĩnh vực khác nhau của hệ thống điện trong nước và nước ngoài.
Hệ thống cộng hưởng hàng loạt được chia thành cộng hưởng cảm ứng điều chỉnh và cộng hưởng điều chỉnh tần số.Loại cảm ứng điều chỉnh làm cho mạch thử nghiệm cộng hưởng bằng cách điều chỉnh cảm ứng, trong khi kiểu điều chế tần số làm cho mạch thử nghiệm cộng hưởng bằng cách điều chỉnh tần số thử nghiệm. Nhưng kết quả là như nhau, đó là, đầu ra công suất lớn cần thiết cho sản phẩm thử nghiệm có thể được thu được bằng cách nhập một nguồn điện công suất nhỏ.Biểu đồ chính của cộng hưởng được hiển thị trong hình
