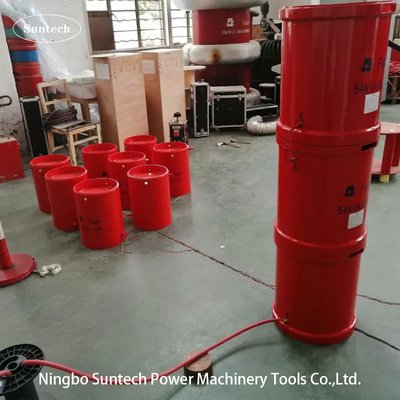

Thiết bị thử nghiệm cộng hưởng hàng loạt kiểu điều chế tần số
1- Phạm vi áp dụng của thiết bị
1. Đáp ứng thử nghiệm điện áp chịu AC của cáp 10kV / 300mm2, công suất mỗi đơn vị chiều dài là 0,3755μF / km, chiều dài cáp là 2000m, công suất của cáp được thử nghiệm là 0,75μF,điện áp thử nghiệm là 22kV, và thời gian thử nghiệm là 5min;
2. Đáp ứng với 35kV / 240mm2 cáp AC chịu được thử nghiệm điện áp, công suất mỗi đơn vị chiều dài là 0,175μF / km, chiều dài cáp là 1000m, công suất của cáp được thử nghiệm là 0,175μF,điện áp thử nghiệm là 52kV, và thời gian thử nghiệm là 180min;
3. Đáp ứng thử nghiệm điện áp chịu AC của cáp 110kV / 630mm2, công suất mỗi đơn vị chiều dài là 0,1880μF / km, chiều dài cáp là 100m, công suất của cáp được thử nghiệm là 0,188μF,điện áp thử nghiệm là 128kV, và thời gian thử nghiệm là 60min;
2Thiết bị tuân thủ tiêu chuẩn
GB10229-88 "Động cơ phản ứng"
GB50150-2016 "Điều lệ về thử nghiệm chuyển giao thiết bị điện"
DL/T 596-1996 "Điều lệ kiểm tra phòng ngừa thiết bị điện"
GB1094.1-GB1094.6-96 "Cấp độ bảo vệ khung"
GB2900 "Tên thuật điện"
GB/T16927.1~2-1997 "Công nghệ kiểm tra điện áp cao"
GB 191-2000 "Thông hiệu đồ họa đóng gói, lưu trữ và vận chuyển"
JB/T 9641-1999 "Thử nghiệm biến áp"
IEC358 ((1990) "Condensator nối và bộ chia điện áp điện dung"
Tiêu chuẩn doanh nghiệp của công ty Fanke Q/WFK005-2005
Q/WFK008-2004 Tiêu chuẩn doanh nghiệp của Công ty Fanke "Động cơ thử nghiệm"
3- Điều kiện môi trường của thiết bị
1Nhiệt độ môi trường: -5°C-+45°C;
2Độ ẩm tương đối: ≤ 90%, không có ngưng tụ;
3. Độ cao: ≤ 1000m.
4Thứ tư, các yêu cầu về hiệu suất kỹ thuật chính của thiết bị
1- Năng lượng: 280kVA;
2. Đánh giá điện áp: 35kV; 140kV;
3. Điện số: 2A;
4Nguồn cung cấp điện: 380V ± 10%;
5- Công suất định số của nguồn điện tần số biến: 20kW;
6Tần số làm việc: 45-300Hz;
7Độ chính xác điều chỉnh tần số: 0.01Hz; sự bất ổn tần số: ≤0.01%;
8. Thời gian làm việc: 180 phút hoạt động liên tục được phép dưới công suất định giá;
9. Tăng nhiệt độ: sau khi hoạt động liên tục danh nghĩa trong 180 phút, nhiệt độ tăng của mỗi bộ phận của thiết bị là ≤ 65K;
10. Hình sóng đầu ra: sóng sinus, tỷ lệ biến dạng hình sóng < 1%;
11. yếu tố chất lượng: thiết bị chính nó Q> 30 (khi f = 40Hz);
12. Bảo vệ: với bảo vệ quá tải, quá điện áp và flashover (xem phần nguồn cung cấp điện chuyển đổi tần số để biết chi tiết);
13Độ chính xác đo: giá trị hiệu quả 1,5.
