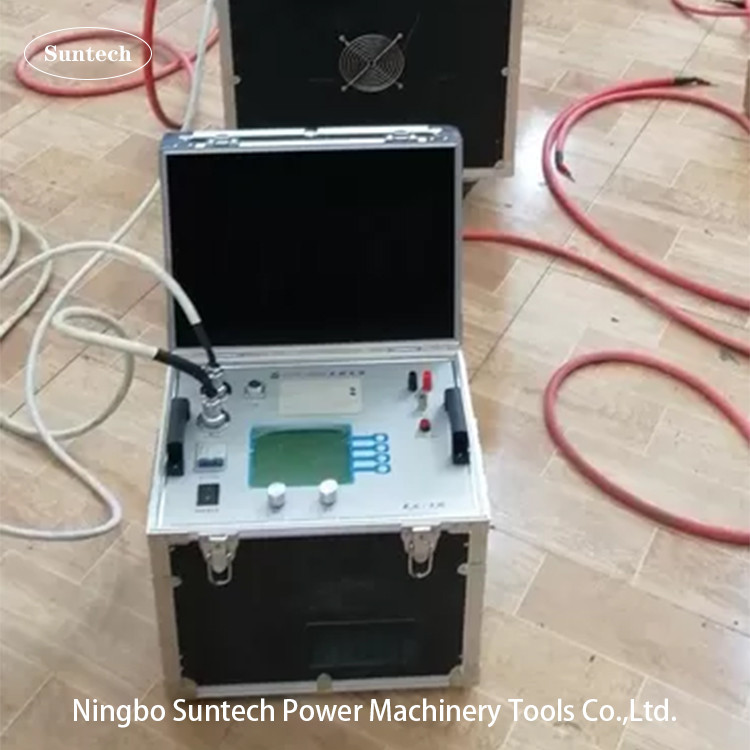

Hệ thống thử nghiệm cộng hưởng 380V 400kVA

Thiết bị thử cộng hưởng hàng loạt

1Chủ đề
1. 10kV / 300mm2 cáp 3km AC chịu được thử nghiệm điện áp, công suất ≤1.1265uF, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 22kV, thời gian thử nghiệm 15 phút.
2. AC chịu được thử nghiệm điện áp của bộ biến áp chính 10kV/2500kVA, công suất ≤0.01uF, tần số thử nghiệm 45-65Hz, điện áp thử nghiệm không quá 28kV, thời gian thử nghiệm 1 phút.
3. AC chịu được thử nghiệm điện áp của công tắc 10kV, thanh bus và các thiết bị trạm phụ khác, tần số thử nghiệm là 30-300Hz, điện áp thử nghiệm không vượt quá 42kV và thời gian thử nghiệm là 1 phút.
4. 35kV / 300mm2 cáp 2km AC chịu được thử nghiệm điện áp, công suất ≤ 0.361uF, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 52kV, thời gian thử nghiệm 60min.
5. AC chịu được thử nghiệm điện áp của bộ biến áp chính 35kV/6300kVA, công suất ≤ 0.01uF, tần số thử nghiệm 45-65Hz, điện áp thử nghiệm 68kV, thời gian thử nghiệm 1 phút.
6. AC chịu được thử nghiệm điện áp của thiết bị chuyển mạch 35kV, bộ ngắt mạch và các thiết bị trạm phụ khác, tần số thử nghiệm là 30-300Hz, điện áp thử nghiệm không vượt quá 95kV, và thời gian thử nghiệm là 1 phút.

7.220kV bộ ngắt mạch AC chịu được thử nghiệm điện áp, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 368kV, thời gian thử nghiệm 1 phút.

2Các thông số kỹ thuật và chức năng chính của hệ thống
1- Năng lượng: 400kVA;
2. Đánh giá điện áp: 27kV; 50kV; 400kV;
3. Điện số: 2A;
4Cho phép thời gian làm việc liên tục: 60 phút dưới dòng điện định số;
5- Nhân tố chất lượng của thiết bị: Q≥30 (khi f=45Hz);
6Độ chính xác đo của hệ thống: giá trị hiệu quả 1.0;
7. Lượng đầu vào: 50Hz; ba pha 380V
8Tần số hoạt động của nguồn điện tần số biến: 40-300Hz;
9Độ phân giải tần số: 0,1Hz;
10Sự bất ổn tần số: ≤ 0,1%;
11Nó có bảo vệ quá điện, quá điện áp và flashover cho sản phẩm được thử nghiệm;
12Nhiệt độ xung quanh: -150C -40 0C, độ ẩm tương đối: ≤90%RH, độ cao ≤2000 mét.

3- Chọn và xác định các thông số hệ thống
Các lò phản ứng đơn phần là 54kVA/27kV/2A/50H, tổng cộng bốn phần xác minh:
1) Đối với một cáp 10kV / 300mm2 / 3km, công suất là 1,1265μF, điện áp thử nghiệm là 22KV và bốn lò phản ứng được sử dụng song song.
Tần số thử nghiệm: f=1/2π√LC=42.41Hz
Điện thử: I=ωCXU test=2πfCXU test=2×3,14×42.41×1,1265×22×10-3=6.6A
2) 10kV/2500kVA biến áp chính AC chịu được thử nghiệm điện áp, công suất không vượt quá 0,01μF, điện áp thử nghiệm là 28kV, lò phản ứng được kết nối theo chuỗi với hai phần,độ điện dẫn là 113H, sau đó:
Tần số thử nghiệm: f=1/2π√LC=149.72Hz
Điện thử: I=ωCXU test=2πfCXU test=2×3,14×149.72×0,01×28×10-3=0,26A

3) AC chịu được thử nghiệm điện áp của công tắc 10kV, thanh bus và các thiết bị trạm phụ khác, tần số thử nghiệm là 30-300Hz, công suất không vượt quá 0,015μF, điện áp thử nghiệm không vượt quá 42kV,lò phản ứng sử dụng hai nối chuỗi, độ điện dẫn là 113H, sau đó:
Tần số thử nghiệm: f=1/2π√LC=122,25Hz
Điện thử: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Đối với cáp 35kV / 300mm2/2km, điện dung là 0,361μF, điện áp thử nghiệm là 52KV, và hai lò phản ứng được sử dụng theo chuỗi và hai song song.Rồi.:
Tần số thử nghiệm: f=1/2π√LC=35.24Hz
Điện thử: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35kV/6300kVA biến áp chính AC chịu được thử nghiệm điện áp, công suất không vượt quá 0,01μF, điện áp thử nghiệm là 68kV,lò phản ứng được kết nối theo chuỗi với bốn phần và độ thấm là 240H, sau đó:
Tần số thử nghiệm: f=1/2π√LC=83,88Hz
Điện thử: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) Chuyển 35kV, bộ ngắt mạch, v.v. AC chịu được thử nghiệm điện áp, điện áp thử nghiệm là 95kV, lò phản ứng được kết nối theo chuỗi với bốn phần và độ cảm ứng là 240H, sau đó:
Tần số thử nghiệm: f=1/2π√LC=83,88Hz
Điện thử: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) AC chịu được thử nghiệm điện áp của các công tắc 220kV, bộ ngắt mạch, vv, công suất không vượt quá 5000pF, điện áp thử nghiệm là 368kV, lò phản ứng là 50kVA / 50kV / 100H tám series in series,độ điện dẫn là 960H, sau đó:
Tần số thử nghiệm: f=1/2π√LC=72.64Hz
Điện thử: I=ωCXU test=2πfCXU test=2×3,14×72.64×0,005×368×10-3=0,84A
