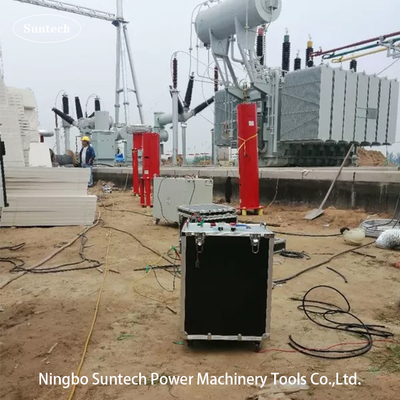

Thiết bị thử cộng hưởng hàng loạt
1Chủ đề
1.10kV/300mm2 cáp, công suất đơn vị dài 0,37uF/km, chiều dài cáp 1,4km, công suất cáp thử nghiệm 0,153uF, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 52kV, chịu thời gian điện áp 60min;
2. 35kV biến áp năng lượng tần số điện AC chịu được thử nghiệm điện áp, công suất ≤0.02uF, tần số thử nghiệm 4565Hz, điện áp thử nghiệm không quá 68kV, thời gian thử nghiệm 1min;
3. AC chịu được thử nghiệm điện áp cho các công tắc và bộ biến đổi với mức điện áp từ 35kV trở xuống, tần số thử nghiệm là 30-300Hz, điện áp thử nghiệm không vượt quá 100kV và thời gian thử nghiệm là 1 phút;
2Điều kiện môi trường sử dụng thiết bị
1Nhiệt độ môi trường: -5°C-45°C;
2Độ ẩm tương đối: ≤ 90%, không có ngưng tụ;
3. Độ cao: ≤ 1000m.
3Các thông số kỹ thuật và chức năng chính của hệ thống
1- Năng lượng: 108kVA;
2. Năng lượng: 27kV; 100kV;
3. Lượng điện: 4A; 1A;
4Nguồn cung cấp điện: 220V đơn pha ± 10%;
5Tần số làm việc: 30-300Hz;
6Phân giải tần số: 0,1Hz; sự bất ổn tần số: ≤ 0,1%;
7. Thời gian làm việc: 15 phút hoạt động liên tục được phép dưới công suất định giá;
8. Nhiệt độ tăng: Sau 15 phút hoạt động liên tục ở công suất định giá, nhiệt độ tăng của mỗi bộ phận của thiết bị là ≤ 65K;
9. Hình sóng đầu ra: sóng sinus, tỷ lệ biến dạng hình sóng < 1%;
10. yếu tố chất lượng: thiết bị chính nó Q≥30 (khi f=45Hz);
11. Bảo vệ: với bảo vệ quá điện, quá điện áp và flashover (xem phần nguồn cung cấp điện chuyển đổi tần số để có lợi);
12Độ chính xác đo của hệ thống: giá trị hiệu quả 1.5.
Danh sách thiết bị cấu hình
| số | Tên thiết bị | Mô hình và thông số kỹ thuật | đơn vị | Số lượng |
|
|
Năng lượng tần số | FKVF-6kW/220V | trạm | 1 |
|
|
Chuyển biến kích thích | CQSB(J)-6kVA/1,5×4kV/0,225kV | trạm | 1 |
|
|
Lò phản ứng khô | CHX ((Jf) -27kVA/27kV | Phần | 4 |
|
|
Bộ chia điện áp của tụy | TRF-100kV/150pF | trạm | 1 |
|
|
Capacitor bù đắp | BWF-100kV/14.5nf | trạm | 1 |
|
|
Hỗ trợ cách nhiệt | tập hợp | 1 | |
|
|
Nhẫn cân bằng | tập hợp | 1 | |
|
|
Đường dây | tập hợp | 1 |
