Nhà Sản phẩm Thiết bị thử nghiệm cáp điện áp cao

Hệ thống thử nghiệm biến áp AC miễn phí PD, Thiết bị thử nghiệm tiềm năng cao loại HV

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	CQSB-500KVA/500KV

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	45~75 ngày làm việc
Điều khoản thanh toán:	T/T, L/C
Khả năng cung cấp:	5 đơn vị/2 tháng

Tiếp xúc

Chi tiết sản phẩm

Nguyên tắc kiểm tra:	Vòng mạch biến áp thử tần số điện	tiêu chuẩn kiểm tra:	IEC60060-1:2010
Công suất tối đa:	500KVA	Tối đa. Vôn:	500KV
Sử dụng:	Thử nghiệm AC Hipot trong kiểm tra chất lượng tại nhà máy đối với máy biến áp điện, thiết bị đóng cắ	Thành phần:	Bảng điều khiển, Bộ điều chỉnh điện áp, Máy biến áp thử nghiệm loại xi lanh, Điện trở bảo vệ và Bộ c
Tần suất kiểm tra:	50HZ hoặc 60HZ	chu kỳ nhiệm vụ:	60 phút Hoặc được làm theo yêu cầu
kiểm tra độ chính xác:	Không Ít hơn 1,0%	dạng sóng đầu ra:	Sóng hình sin tinh khiết
Tính năng thiết kế:	Thiết kế miễn phí PD, Thử nghiệm tần số năng lượng tinh khiết, biến áp thử nghiệm loại xi lanh, dễ c
Điểm nổi bật:	Thiết bị thử nghiệm tiềm năng cao 500KVA , Các hệ thống thử nghiệm biến áp AC miễn phí PD , Hệ thống thử nghiệm biến tần điện AC

PD miễn phí hệ thống thử nghiệm biến áp AC, PD miễn phí HV loại thử nghiệm biến áp hệ thống chống điện áp

I. Mô tả sản phẩm và ứng dụng

Hệ thống biến áp tần số điện năng tự do PD của dòng CQSB chủ yếu được sử dụng để chịu áp suất tần số điện cho các sản phẩm điện tử và vật liệu cách điện hoặc cấu trúc cách điện.Nó cũng được sử dụng cho PD miễn phí năng lượng tần số thử nghiệm nguồn cung cấp năng lượng của các đối tượng thử nghiệm như biến áp, cảm ứng lẫn nhau, arrester,v.v. nó được sử dụng rộng rãi trong bộ phận sản xuất điện tử, bộ phận vận hành điện, tổ chức R & D và tổ chức giáo dục đại học.Bộ chia điện áp của hệ thống có đầu cuối nối của tín hiệu PD, thông qua được trang bị 2 hoặc 4 kênh PD phân tích (tùy chọn), phát hiện PD cho đối tượng thử nghiệm có thể được thực hiện.

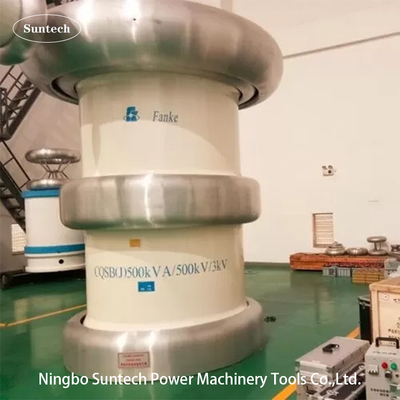

Mô hình CQSB-500KVA/500KV có hai bộ biến áp thử nghiệm loại xi lanh được xếp chồng lên nhau trong kết nối hàng loạt với điện áp thử nghiệm 500KV đầu ra và dòng thử nghiệm 1A. Chu kỳ làm việc là 60 phút trên, 60 phút tắt,

Cho đến nay, bộ thử nghiệm này đã hình thành nhiều mô hình phân loại khác nhau theo các ứng dụng thử nghiệm chịu nhiệt khác nhau. Mô hình tương tự có thể thấy mô hình điển hình khác ở khoản sau.

II. Các thành phần chính:

Hệ thống đo lường và điều khiển thông minh tần số điện năng hoặc tủ điều khiển kiểu bảng điều khiển,
Tủ chuyển mạch nguồn điện,
Tủ điều chỉnh điện áp,
Máy biến áp thử nghiệm với loại bể sắt hoặc loại xi lanh,
Các lò phản ứng bù đắp,
Phản kháng bảo vệ tần số điện,
Thiết bị bảo vệ nhanh điện tử
Bộ chia điện áp kết nối điện dung.

Ví dụ: Mô hình CQSB-500KVA/500KV

CN	Tên của các thành phần	Loại và thông số kỹ thuật	Qty.	Mỗi trọng lượng	Mỗi chiều
1	Bộ điều khiển	FKGB-500KVA	1 miếng	180kg	1200420820mm
2	Tủ điều chỉnh điện áp	DT-500KVA	1 miếng	2500kg	110010501250mm
3.1	Đầu tiên.Mô hình xi lanh xếp chồng lên nhau	CQSB-500KVA/250KV	1 miếng	3000kg	D1200*H2800mm
3.2	Thứ haiMô hình xi lanh xếp chồng lên nhau	CQSB-250KVA/250KV	1 miếng	2400kg	D1200*H2500mm
4	Kháng bảo vệ	BHR-1A/500KV	1 miếng	120kg	D380*L850mm
5	Bộ chia điện áp với công suất nối	TJF-500KV/500pF	1 bộ	200kg	D320*H6000mm
6	Phụ kiện thử nghiệm đặc biệt
Lưu ý: Yêu cầu đặc biệt có thể được thực hiện theo đơn đặt hàng.

III. Các đối tượng áp dụng

Thử nghiệm dung nạp một phần và điện áp biến đổi đối với kỹ thuật điện và thiết bị HV, chẳng hạn như biến áp, GIS, cảm ứng tương ứng,máy chuyển,bushing,arrestor,cáp.
Năng lượng điện áp chuyển đổi của vật liệu cách điện

IV. Đặc điểm kỹ thuật

Độ lớn nhỏ của việc lắp đặt hoàn chỉnh có thể đảm bảo độ lớn trong vòng 5pC (ngoại trừ các trường hợp đặc biệt)
Expoxy nhựa đổ vỏ, sợi thủy tinh cong non corona cao áp cách nhiệt thùng bên ngoài
Khống chế thấp của thiết bị hoàn chỉnh, các chức năng hoàn chỉnh của điện áp quá cao, quá cao, bảo vệ vòng cung với độ tin cậy
Mô hình chuyên dụng được chế biến cho khiên phân loại,được đúc nhôm, bề mặt mịn,trọng lượng nhẹ, thuận tiện để lắp đặt
Thiết bị thử nghiệm HV công suất lớn sử dụng hệ thống đo lường và điều khiển thông minh tần số điện để đảm bảo thông minh cao hơn nhiều và
tự động hóa điều khiển và bảo vệ.
Lấy mẫu và sử dụng truyền thông quang học, cô lập hoàn toàn vòng kiểm soát điện áp cao và điện áp thấp.
Tự kiểm tra và hiển thị trạng thái thời gian thực có sẵn trong quá trình xử lý thử nghiệm.
Chức năng quản lý dữ liệu và báo cáo hoàn hảo.
Có thể ghi lại và vẽ đường cong thử nghiệm HV U/T,I/T

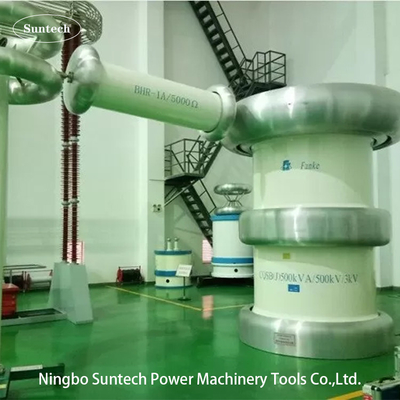

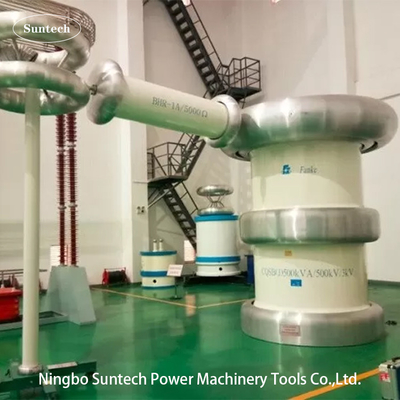

V. Hình kết nối thử nghiệm (ví dụ: mô hình CQSB-500KVA/500KV):

PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment 0
VI. Ưu điểm

Thử nghiệm tần số điện năng thuần khiết ở 50Hz hoặc 60Hz, biến dạng điện áp đầu ra (THD) rất nhỏ.
Đáp ứng các yêu cầu đo đạc xả một phần thấp
Cấu trúc mô-đun để tiết kiệm không gian trong phòng kiểm tra
Kháng trở thấp, phạm vi ứng dụng rộng
Dễ sử dụng với hệ thống đo bằng máy tính
Vòng bảo vệ hoàn chỉnh để đảm bảo an toàn cho nhân viên và thiết bị
Các thành phần điện tử nhạy cảm với sự gia tăng và bảo vệ tạm thời
Đặc biệt phù hợp cho các thử nghiệm đòi hỏi điện áp ổn định ngay cả khi tải thay đổi dưới điện áp (kiểm tra corona, ẩm ướt và ô nhiễm) hoặc khi tải là cảm ứng (điện biến điện áp cảm ứng).

VII. Dữ liệu kỹ thuật chung:

Phương thức thử nghiệm hệ thống: PD miễn phí AC Chống điện áp Hệ thống thử nghiệm với bộ biến áp loại xi lanh
Mô hình hệ thống: CQSB-500KVA/500KV
Nguồn điện đầu vào: 380±10% ((một pha),50Hz/60Hz
Công suất đầu ra: 500kVA
Điện áp đầu ra: 500KV
Điện áp thử nghiệm tối đa: không quá 500KV
Điện lượng đầu ra: 1,0A
Reg. Phạm vi tần số: 50/60Hz
Hình dạng sóng điện áp đầu ra: sóng sinus tinh khiết
Nhiệt độ tăng: Ít hơn 65K trong 60 phút hoạt động hiện tại;
Mức tiếng ồn: Không quá 65dB
Cấu trúc: ngâm dầu với kiểu xi lanh được thiết kế

VIII. Các thành phần tùy chọn khác

Bộ lọc tiếng ồn nguồn điện
Bộ lọc ba và năm
Lò phản ứng bù đắp
Thiết bị bảo vệ điện tử nhanh quá điện áp
SF6 chất điện tiêu chuẩn
Máy phát hiện xả một phần

IX. Mô hình điển hình khác

1. Loại biến áp đơn:

Mô hình	Công suất định danh (KVA)	Lượng đầu vào LV ((KV)	Điện áp đầu ra định số ((KV)	Kích thước biến áp xi lanh D × H ((mm)	Trọng lượng (kg)
CQSB-1.5KVA/50KV	1.5	0.22	50	φ430*580	65
CQSB-2.5KVA/50KV	2.5	0.22	50	φ280*500	70
CQSB-3KVA/50KV	3	0.22	50	φ300*510	72
CQSB-5KVA/50KV	5	0.22	50	φ460*580	110
CQSB-5KVA/100KV	5	0.22	100	φ640*820	130
CQSB-10KVA/100KV	10	0.22	100	φ620*850	160
CQSB-50KVA/100KV	50	0.4	100	φ725*1100	500
CQSB-12KVA/120KV	12	0.38	120	φ750*1230	380
CQSB-15KVA/150KV	15	0.38	150	φ820*1220	500
CQSB-20KVA/200KV	20	0.38	200	φ1080*1700	900
CQSB-50KVA/250KV	50	0.38	250	φ1460*1520	1250
CQSB-75KVA/250KV	75	0.38	250	φ1460*1780	1450
CQSB-75KVA/500KV	75	0.38	500	φ2000*4850	6800
CQSB-100KVA/100KV	100	0.38	100	φ1000*1250	800
CQSB-100KVA/150KV	100	0.38	150	φ1410*1620	1700
CQSB-100KVA/250KV	100	0.6	250	φ1100*1450	1550
CQSB-125KVA/250KV	125	0.38	250	φ1540*2060	3460
CQSB-150KVA/150KV	150	0.6	150	φ1420*1620	2200
CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2. Các bộ biến đổi xi lanh được xếp chồng lên nhau:

Mô hình	Công suất định danh (KVA)	Lượng đầu vào LV ((KV)	Điện áp đầu ra định số ((KV)	Kích thước biến áp xi lanh D × H ((mm)	Trọng lượng (kg)
CQSB-10KVA/2*50KV	10	0.2	100	φ410*980	200
CQSB-25KVA/2*125KV	25	0.38	250	φ1250*2200	890
CQSB-100KVA/2*200KV	100	0.38	400	φ1580*3650	2500
CQSB-150KVA/2*150KV	150	0.38	300	φ1600*3200	3980
CQSB-300KVA/2*150KV	300	0.38	300	φ1600*3800	4280
CQSB-250KVA/2*250KV	250	0.38	500	φ2220*6100	11200
CQSB-500KVA/2*250KV	500	0.6	500	φ2030*4600	18500
CQSB-600KVA/2*300KV	600	3	600	φ3200*8000	19000
CQSB-1200KVA/2*300KV	1200	0.6	600	φ3000*6200	28900
CQSB-1250KVA/2*125KV	1250	3	250	φ4500*3200	14500
CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
