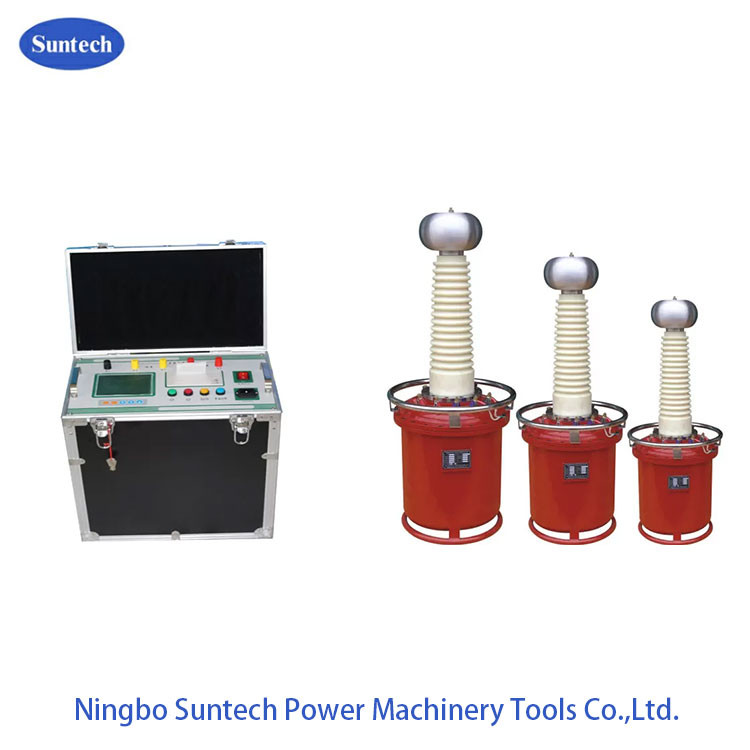

SF6 Khử khí Thiết bị thử nghiệm AC Hipot AC Hipot Analyzer 80KV 100mA

Khép kín khíAC Hipot Analyzer, AC chịu áp suất thử nghiệm bộ, SF6 Gas cách nhiệt

I. Mô tả sản phẩm

Mô hình CQSB-8KVA/80KV, được thiết kế cho thử nghiệm điện bao trùm AC. Đối với thử nghiệm AC, nó hoạt động ở tần số điện 50/60Hz.HV tăng áp dụng cách điện SF6 để giảm trọng lượng của chính nó so với dầu ngâm cách điện hoặccách nhiệt nhựa poxy.

Tự động tăng cường, tự động thời gian, tự động bước xuống, và hiển thị vượt qua hoặc thất bại; Nếu thử nghiệm thất bại, sau đó phá vỡ / ARC điện áp, quá mức hiện tại có thể được ghi lại để phân tích;nó cũng có thể được điều khiển bởi máy tính, thuận tiện cho người tiêu dùng sử dụng.

II. Ứng dụng:

Kiểm tra AC cho thiết bị chuyển mạch, biến áp, động cơ, vv; Bộ thử nghiệm là một dụng cụ thông minh hơn, được sử dụng rộng rãi cho kiểm tra điện tại các nhà máy và viện nghiên cứu khác nhau.

III. Chức năng

1. Phân cách khí SF6 trên máy tăng cường HV
2. Được điều khiển bằng vi xử lý
3. Màn hình kỹ thuật số
4. Độ chính xác cao
5. Độ phân giải cao;
6. Thời gian tự động
7. Sự bảo vệ đầy đủ
8. Cảnh báo
9. Thời gian tự động

IV. Đặc điểm của sản phẩm:

1. Chế độ hoạt động tự động;
2. Menu hướng dẫn, dễ dàng vận hành ngay cả đối với những người không đọc hướng dẫn sử dụng trước
3. Tăng tốc độ điều khiển ở chế độ tự động. Trong khi điện áp thử nghiệm lên đến mục tiêu 80%, tốc độ tăng của nó sẽ được giảm chậm tự động;
4. Một số giai đoạn có thể được thiết lập trong quá trình đẩy. Thiết bị có thể bị treo bất cứ lúc nào trong quá trình đẩy. Tính năng này hữu ích cho người vận hành để quan sát hoặc chẩn đoán;
5. Trong khi thử nghiệm kết thúc, âm thanh báo động khác nhau cho thấy kết quả thử nghiệm vượt qua hoặc thất bại. Trong khi đó, vượt qua hoặc thất bại cũng được hiển thị trên màn hình;
6. Nếu thử nghiệm không thành công, sau đó phá vỡ / điện áp ARC, hiện tại có thể được ghi lại để phân tích;
7. Dòng điện cao AC được đo trực tiếp bằng cuộn dây Rogowski;
8. Thiết kế mật khẩu để ngăn chặn hoạt động trái phép;
9. Máy in vi mô tích hợp;
10. Khả năng chống nhiễu mạnh mẽ
11. Liên lạc giao diện RS232 với máy tính, kiểm tra và lưu báo cáo cho máy tính;
12. Bảo vệ hoàn toàn chống quá điện, quá điện áp, flash-over;

V.Công nghệ SpĐánh giá:

1. đầu ra: 0-80KVac, 100mA, sóng âm,
2. Công suất:8KVA
3. Phạm vi thời gian: 0-999S
4. Độ chính xác đo điện áp:≤1,5% (F.S) + 3 bit
5. Độ chính xác đo tiền tệ:≤1,5% (F.S) + 3 bit
6. Thời gian: 5 phút ở công suất định danh
7. Điện áp đầu vào:AC220V±10% 50/60Hz±1
8. Nhiệt độ môi trường: -8°C ∼50°C
9. RH:85%, Không có sương
10. Mực nước biển trên: 1000 mét hoặc thấp hơn
11. Kích thước và trọng lượng
12. Đối với biến áp thử nghiệm: 300X210X530mm, 28KG
13. Đối với bảng điều khiển: 540X430X380mm,22Kg
