12kVA Điện tần số chịu áp suất thiết bị thử nghiệm cho thử nghiệm điện

Thiết bị thử nghiệm điện áp chịu tần số điện

1Các đặc điểm chính
Dòng biến áp thử nghiệm điện áp cao CQSB có đặc điểm kích thước nhỏ, trọng lượng nhẹ và tính linh hoạt mạnh mẽ.Ngoài các thiết bị được sử dụng rộng rãi trong các buồng thử cao áp lớn và nhỏ khác nhau (trạm), chúng phù hợp hơn cho các thử nghiệm cách điện cao áp khác nhau tại chỗ.

2Phạm vi áp dụng
Thực hiện thử nghiệm điện áp chịu nhiệt AC cho thiết bị vận hành hệ thống điện, thử nghiệm hiệu suất cách nhiệt cho các công cụ cách nhiệt và đáp ứng các yêu cầu của thử nghiệm điện áp chịu nhiệt tần số 60kV.Bộ thiết bị này chủ yếu được sử dụng cho 10kV thiết bị chuyển mạch chịu thử điện áp, giải phóng khoảng trống giải phóng điện áp, và ngắt sét AC thử nghiệm điện áp tham chiếu Và thử nghiệm biến áp mạng phân phối nông thôn, vv

3Điều kiện sử dụng
1) Độ cao: ≤ 1000m
2) Nhiệt độ xung quanh: -20°C+50°C
3) Độ ẩm tương đối của không khí: ≤ 80%, không có ngưng tụ
4) Kháng động đất: ≤8
5) Động cơ gia tốc ngang 3.0m/s2, động cơ gia tốc dọc 1.5m/s2
6) Hình dạng sóng của điện áp nguồn điện là một sóng sinus thực tế, và tỷ lệ biến dạng hình sóng là ít hơn 3%
7) Thiết lập một điểm đặt đất đáng tin cậy, kháng đất < 0,5Ω
8) Địa điểm lắp đặt: trong nhà và ngoài trời

4. tuân thủ các tiêu chuẩn kỹ thuật
Tiêu chuẩn thử nghiệm chuyển giao thiết bị điện GB 50150-2016
Q/CSG1205019-2018 Quy định chấp nhận chuyển giao thiết bị điện
Phần của GB 26861-2011 Quy tắc làm việc an toàn điện cho phòng thí nghiệm điện áp cao
DL 5009.3-2013 Quy tắc làm việc an toàn cho xây dựng điện phần 3: Trạm phụ
Máy biến áp thử nghiệm JB/T9641
lò phản ứng GB10229
GB1094.1 GB1094.5 Máy biến áp điện
GB/T.311.1 Bảo hiểm và điều phối thiết bị truyền tải và chuyển đổi điện cao áp
GB/T16927.1 Công nghệ thử điện áp cao Phần một Yêu cầu thử nghiệm chung
GB/T16927.2 Công nghệ thử điện áp cao Phần 2 Hệ thống đo
GB7328 đo mức âm thanh của máy biến áp và lò phản ứng
GB/T509 Hướng dẫn kiểm tra biến áp điện
GB4208 mức độ bảo vệ khoang
GB/T191 Nhãn đồ họa bao bì, lưu trữ và vận chuyển
DL/T 848.2 Các điều kiện kỹ thuật chung cho thiết bị thử điện áp cao Phần 2: Thiết bị thử điện áp cao tần số
GB5273 Các thiết bị đầu cuối cho máy biến đổi, các thiết bị điện cao áp và vỏ
GB/T11920 Điều kiện kỹ thuật chung cho các thiết bị điều khiển tập trung cho các bộ phận điện của nhà máy điện
Công nghệ thử nghiệm điện áp cao IEC60-1
DL/T 846.1 Yêu cầu kỹ thuật chung đối với thiết bị thử điện áp cao Phần 1: Hệ thống đo phân chia điện áp cao

5. Thành phần của bộ thiết bị hoàn chỉnh

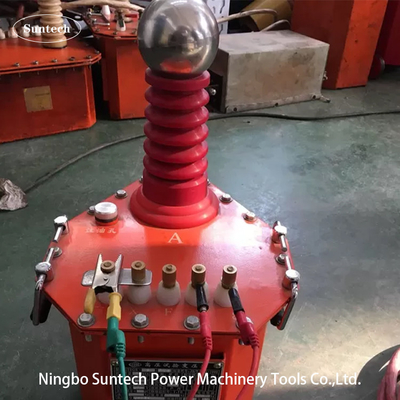

1) Máy biến áp thử AC có thể bơm CQSB ((J) -12kVA/60kV/0.2kV 1 bộ
2) 1 bảng điều khiển (bao gồm bộ điều chỉnh điện áp) TC-12kVA/0.22kV
3) Kháng điện giới hạn bảo vệ BHR- 0.2A/0.6kΩ 1 pc

6Các thông số kỹ thuật tổng thể
1) Công suất định số: 12kVA;
2) Nguồn điện làm việc: 220V;
3) Tần số làm việc: 50Hz;
4) Điện áp đầu ra: 60kV (AC);
5) Điện lượng đầu ra: 0,2A
6) Mức độ cách nhiệt: giữ trong 10 phút dưới không tải 1,1 lần điện áp định giá, tất cả các bộ phận là bình thường;
7) Hình dạng sóng: sóng sinus
8) Sự biến dạng hình sóng: < 3%
9) Thời gian hoạt động: 5 phút làm việc liên tục dưới công suất định giá;
10) Nhiệt độ tăng: nhiệt độ tăng của mỗi thành phần trong điều kiện hoạt động định danh là ≤ 65K;
11) Sự ổn định điện áp cao, biến động ngẫu nhiên nhỏ, ≤ 1% khi điện áp nguồn cấp thay đổi ± 10%
12) Máy biến đổi thử nghiệm và bảng điều khiển là các cấu trúc tách biệt
13) Thời gian sử dụng thiết bị: hơn 10 năm;
